FFP計測装置

製品の概要
FFP計測装置

mscopetypes

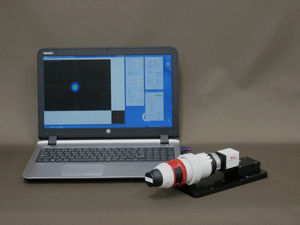

FFP(ファーフィールドパターン)計測装置は、半導体レーザや光ファイバ、光導波路、光モジュール等のFFP(ファーフィールドパターン:遠視野像)を計測する装置です。

光学系は当社のFFP計測光学系 M-Scope type Fを使用、当社製各種光検出器・光ビーム解析モジュール AP013との組み合わせにより、さまざまな光デバイスのFFP計測・放射角度分布計測・出射N.A.計測・解析に使用することができます。

光検出器の選択により、可視域から光通信の1550nm近赤外波長帯までさまざまなシステム構築が可能です。

製品の特長

  • FFP計測光学系 M-Scope type Fを使用
    • 専用光学系+画像処理解析方式。調整も容易、全角度のFFPを迅速に解析可能。
    • ワーキングディスタンス約6mmの長作動距離設計。
    • ARコートにより可視域用・近赤外域用の2機種を準備。
      • 近赤外域用(650~1700nm帯ARコート品):M-Scope type F
      • 可視域用(400~650nm帯ARコート品):M-Scope type F/BL
  • 光検出器の選択により、可視域から近赤外域までの測定に対応可能
  • 解析装置・光ビーム解析ソフトウエア・検出器ドライバ・補正データがセットになった光ビーム解析モジュール AP013
    • オールインワンパッケージで導入後直ちに使用が可能。
    • 光ビームプロファイル計測用に開発された光ビーム計測・解析ソフトウエア Optimetrics BA Standard
      • 当社が光ビームプロファイル計測用に独自開発した画像処理・解析ソフトウエア。EF/EAF計測機能にも対応。

製品の主な応用

  • 各種光デバイス・光モジュールのFFP計測・解析
    • 半導体レーザ、光ファイバ、光導波路、光モジュールのFFP解析
  • 各種光デバイス・光コンポネントのN.A.計測・解析
    • 光ファイバ、光配線導波路、バタフライモジュール等のN.A.解析
  • マルチモード光ファイバのエンサークルドアンギュラーフラックス解析

製品の構成・コンポーネントセレクション

装置の構成図
コンポーネントセレクション
オプション・アクセサリ セレクション
  • NDフィルタ
    • 可視用(400~700nm):NDF-5
    • 近赤外用(700nm~1100nm):NDF NIR-5
    • 赤外用(1310nm~1550nm):NDF IR-5
      • NDフィルタはこちらをご参照ください。
  • 光学系用架台
    • 光ファイバ測定用光学系架台
    • 縦型光学系設置架台
      • 光学系用架台に関してはこちらをご参照ください。

関連製品

  • ワイドエリアFFP計測装置
    • 計測対応光束径約3mmφをカバー、大発光面積サンプル計測対応のFFP(ファーフィールドパターン)計測装置です。
  • コリメート光計測装置
    • 光ビームの狭拡がり角(コリメート光状態)を高分解能かつリアルタイムで観察・計測する装置です。
  • 光ビームNFP計測装置
    • 画像処理解析方式による高機能NFP(ニアフィールドパターン)計測装置です。
  • NFP/FFP同時計測装置
    • 光ビームのNFPとFFPを同一筐体の光学系で計測する装置です。
  • エンサークルドフラックス・エンサークルドアンギュラーフラックス計測装置
    • マルチモード光ファイバのエンサークルドフラックス・エンサークルドアンギュラーフラックス解析装置です。
  • 光ビーム解析モジュール AP013
    • 各種発光デバイスのビーム計測や、NFP/FFP/EF/EAF/4σ解析等の豊富な発光パラメータ解析機能を有する高機能画像処理システム。解析用PC本体・光ビーム解析ソフトウエア Optometrics BA・カメラドライバ・各種補正データのセット。
  • その他さまざまな目的・用途に対応した光計測用光学系・光学計測装置を各種取り揃えております。

カタログダウンロード
