高精度デジタルCCD検出器 ISA011(CCD素子製造終了に伴い、2020年12月末日で販売終了)

製品の概要

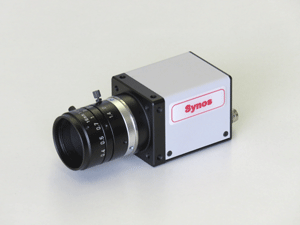

高精度デジタルCCD検出器 ISA011

mscopetypec

高精度デジタルCCD検出器 ISA011は、可視域~1100nm波長域用の高精度CCD検出器です。レーザダイオード・光ファイバ・光配線ポリマー導波路・近接光学素子等可視域から1100nmまでの近赤外域用各種光デバイス・光モジュールの発光ビームプロファイル計測・解析に適しています。

撮像素子のフォーマット・画素数により、以下の3種類があります。

  • 高精度デジタルCCD検出器 ISA011
  • 2/3インチ高精度デジタルCCD検出器 ISA011-01
  • 2/3インチ高分解能デジタルCCD検出器 ISA011-03

当社の光計測用光学系 M-Scopeシリーズや、光ビーム解析モジュール AP013との組み合わせにより、光ビーム観察や光ビームプロファイル計測の幅広い用途に応用が可能です。

製品の特長

  • 可視域~1100nm波長域用高精度デジタルCCD検出器
  • 最大12bitの出力諧調
  • Gigabit Ethernet出力
    • カメラI/FはGigabit Ethernet出力のため、専用の画像取込用ハードウエアは不要です。ノートPCやデスクトップPCまで、さまざまなPC上での使用が可能です。

製品の主な応用

  • 各種可視~1100nm波長域用光デバイスの光ビーム観察・解析・評価
    • 半導体レーザのNFP/FFP観察・計測等の光ビームプロファイル観察・解析
    • 光ファイバのNFP/FFP観察・計測等の光ビームプロファイル観察・解析
    • マルチモード光ファイバのEF/EAF解析
    • ポリマー光導波路のNFP/FFP観察・計測等の光ビームプロファイル観察・解析
    • その他、各種光デバイス・光モジュールのNFP/FFP観察・計測等の光ビームプロファイル観察・解析
  • 受光素子への入射光観察や位置調整
  • その他、汎用画像観察・画像処理への応用

製品の主な仕様

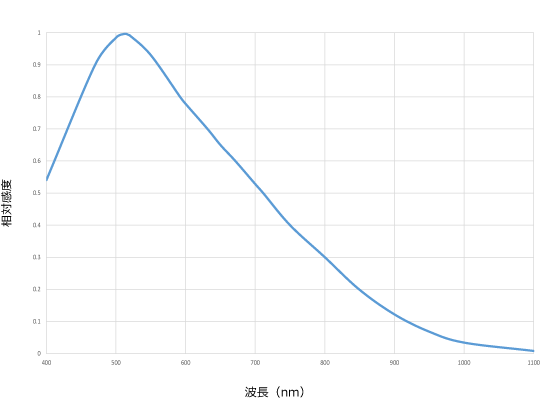

分光感度特性
主な仕様
検出素子の主な仕様
検出器 1/2"高精度デジタルCCD検出器 ISA011 2/3"高精度デジタルCCD検出器 ISA011-01 2/3"高分解能デジタルCCD検出器 ISA011-03
検出素子 1/2"インターラインCCD 2/3"プログレッシブスキャンCCD 2/3"プログレッシブスキャンCCD
検出波長域 400~1100nm
画素数 1392×1040画素/140万画素 2448×2050画素/500万画素
センサーピッチ(ピクセルサイズ) 4.65×4.65μm 6.45×6.45μm 3.45×3.45μm
検出器の主な仕様
カメラインターフェイス Gigabit Ethernet (1000BASE)
フレームレート 20fps 15fps
露光制御 4μsec~60sec 4μsec~2sec
諧調 8/12bit(12bit ADC)
ダイナミックレンジ 54dB以上(typical)
マウント Cマウント
消費電力 4W以下 6W以下
電源 8-30VDC
動作周囲温度 +5℃ - +50℃

製品の構成

標準構成品 高精度デジタルCCD検出器 ISA011
  • 検出器 本体 1式

関連製品

システム製品・データ処理解析装置
  • 光ビーム解析モジュール AP013
    • 光ビームの計測・解析装置です。PC・光ビーム計測・解析ソフトウエア・検出器ドライバ・補正データ等がセットになっておりますので、さまざまな光ビーム計測・解析が可能です。
  • 光計測用システム製品
    • 光ビーム計測・解析用のさまざまなシステムを取り揃えております。詳しくはこちらをご参照ください。
